EL Sequencer (Secuenciador Electroluminiscente) – ÚLTIMAS PIEZAS

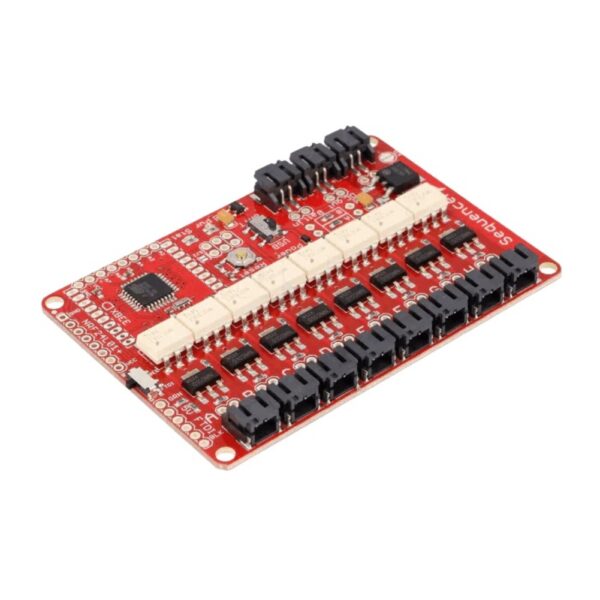

El secuenciador de SparkFun es una placa que contiene un microcontrolador compatible con Arduino y circuitos para controlar hasta ocho hilos de cable electroluminiscente. El cable EL es un cable de plástico flexible que brilla intensamente al aplicarle CA de alto voltaje. Está disponible en varios colores (ver productos relacionados a continuación), no requiere mucho calor y requiere muy poca corriente, pero puede ser difícil de manejar debido a los requisitos de alto voltaje. El secuenciador EL puede activar y desactivar la CA de alto voltaje de forma segura, lo que permite crear fácilmente pantallas animadas o cualquier otra cosa que se te ocurra.

Además de esta placa, necesitarás un inversor (un componente que genera la CA de alto voltaje que necesita el cable EL), cable/cinta/paneles EL y un BOB o cable FTDI de 5 V para cargar tus propios programas. La placa también incluye conectores para módulos de radio XBee y NRF24L01+ para proyectos inalámbricos. SparkFun ofrece dos inversores: una versión con entrada de 3 V que puede alimentar varios metros de cable EL y otra con entrada de 12 V que puede alimentar decenas de metros de cable EL. Elija el que mejor se adapte a su fuente de alimentación y requisitos de control. El secuenciador EL cuenta con triacs optoaislados de cruce por cero para un funcionamiento silencioso y un aislamiento total entre los lados de CA y CC. Además, incluye un regulador lineal ajustable de 1,5 A para suministrar CC regulada a un inversor externo (no incluido).

Características

• ATmega 328p a 8 MHz, con gestor de arranque Arduino
• Ocho canales de control EL optoaislados con cruce por cero
• Conectores para XBee y NRF24L01+ para control inalámbrico opcional
• No necesita biblioteca: el control es tan sencillo como encender y apagar un LED
• Regulador lineal integrado de 1,5 A (LM317) para suministrar alimentación CC regulada a un inversor externo
• Regulador lineal preajustado a 3,3 V, pero se puede modificar mediante resistencias PTH o puentearlo por completo
• Puede alimentarse con una batería Lipo de 3,7 V (con un inversor de 3 V) o con una fuente de alimentación externa de 3,3 V a 16 V (con un inversor de 3 V o 12 V)
• Se requiere un BOB FTDI de 5 V o un cable para la reprogramación (no incluido)
• Se requiere un inversor EL externo (no incluido)
